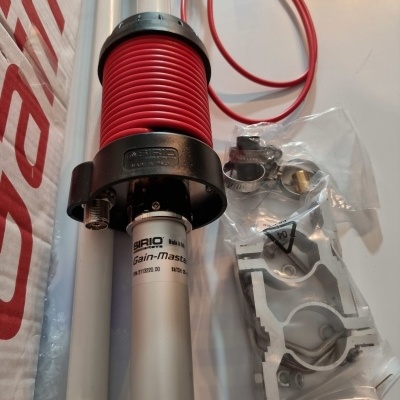

Antena Base Gain-Master HW CB\27Mhz AM FM SSB
- Antena em Fibra + Choke Isulador de massa
Antena muito completa do mercado. O Choke RF marca a diferença na qualidade de tx/rx.
Electrical Data:
Type:
1/2 λ center feed
Radiation:
Omnidirectional
Polarization:
Linear vertical
Frequency range:
27.2 ... 30 MHz Tunable
Systems:
10m-HAM
Gain:
0 dBd - 2.15 dBi
Bandwidth:
≥ 1.8MHz @ SWR ≤ 2
Max Power:
500 W (CW)
Connector:

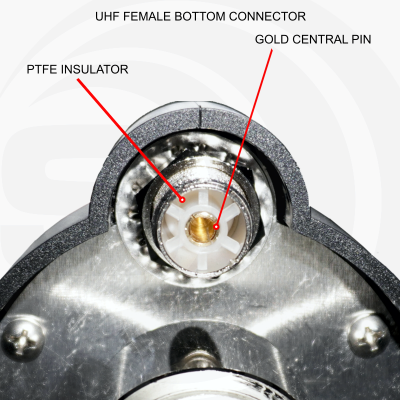

UHF-female (SO-239)
Mechanical Data:
Materials:
Anodized Aluminium, Copper, Stainless steel, Fiberglass, Thermoplastic UV stabilized
Height (approx):
5560 mm / 18.24 ft
Weight (approx):
2600 gr / 5.73 lb
Mounting type:
On-Mast

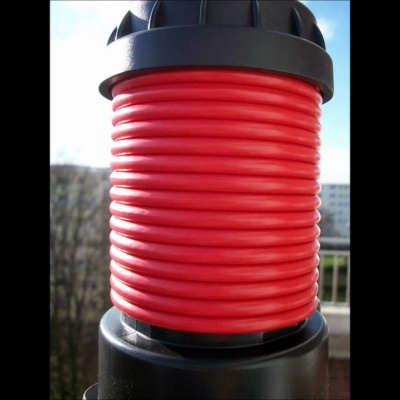

SIRIO Gain Master 5/8 es una antena base, de banda ancha, fabricada en fibra de vidrio de alta calidad. 4 elementos más tramo bobina. Gain Master 5/8 0.625 lambda. Especial para 10m-Ham. Debido a su amplio ancho de banda, es 100% compatible para la banda de CB 27MHz. Rango de frecuencia entre 25.5 y 30 MHz. No precisa no ajuste. Hemos utilizado nuestros programas más avanzados para diseñar la antena por simulación electromagnética y lograr la máxima ganancia, optimizar el patrón de radiación, así como su ancho de banda. El diseño del elemento radiante (pendiente de patente) funciona como un dipolo alimentado al centro, por lo que todas las corrientes de RF en el radiante están en fase, esto permite prescindir del plano de tierra y no utilizar radiales. La bobina coaxial en la parte inferior funciona como choque RF, para el desacoplamiento óptimo del mástil y la línea de alimentación. El rendimiento y el ancho de banda de esta antena es superior a cualquier otra 5/8 del mercado, entre 1dB y 2dB "reales" de ganancia por encima del estándar 5/8. Potencia máxima recomendada hasta 500W continuos. Longitud total total 7,36m.
Nota:
Gain Master 5/8 obtiene muy buenos resultados en la banda de 12m, con la ayuda de un acoplador.

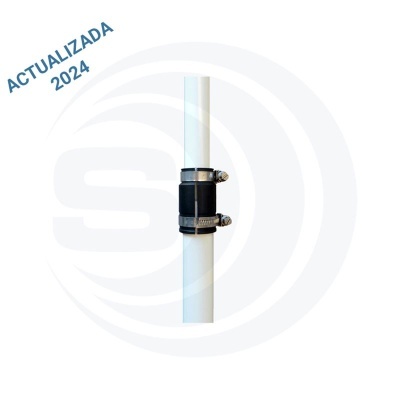

En enero de 2024 se añade un refuerzo entre el tramo bobina y el resto de la antena.
