Descrição
Elemento para sintonizador de antena automático externo.
Frequência: 3,5-50 MHz (correspondência: 10/18/24 MHz)
Potência máxima: 300 W SSB
Velocidade nominal do vento: 40 m/seg.
Diâmetro do mastro aceito: φ30-φ62 mm.
Afinador compatível: AH-4, AH-705, AH-730, FC-40, FC-800, CG3000, etc.
Comprimento: 4,6 m.
Peso: 2,5 kg
A faixa de frequência e a potência máxima dependem do sintonizador de antena automático externo usado.
Este produto não pode ser usado com o sintonizador de antena do transceptor ou com um sintonizador de antena manual.
O Diamond CPATU é uma antena vertical de banda larga para as bandas de 80 m a 6 m. Ele é projetado exclusivamente para operação com um sintonizador remoto automático externo. Dispositivos compatíveis testados pelo fabricante são, por exemplo,
Antena CG CG-3000
Icom AH-4
Icom AH-705
Icom AH-730
MFJ-993BRT
Yaesu FC-40

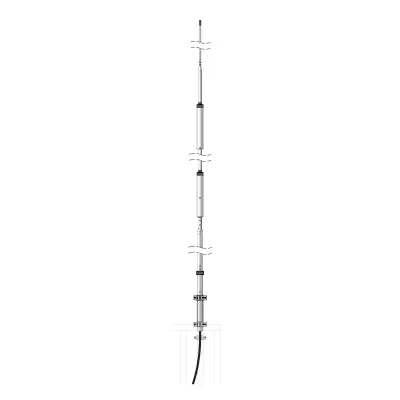

O uso de 2 bobinas integradas no radiador permite um comprimento curto do radiador de apenas 4,60 metros. Isso significa que a antena, fabricada com qualidade comprovada Diamond, pode ser usada onde quer que o uso de fios longos não seja possível, por exemplo, por razões de espaço ou falta de opções de estaiamento.
Dependendo do sintonizador utilizado, o CPATU pode ser operado com até 300 W (SSB).

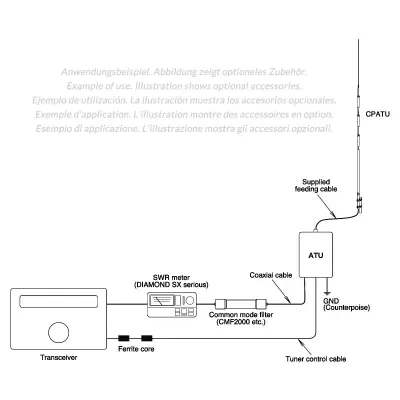

O sintonizador é conectado à antena perto do ponto de alimentação usando o cabo jumper de aprox. 1,20 metros de comprimento fornecido.
Para obter um desempenho ideal, é essencial garantir contrapeso suficiente. Recomendamos o uso de três fios radiais, cada um com 10 metros de comprimento, que são conectados à conexão de aterramento do sintonizador de antena.

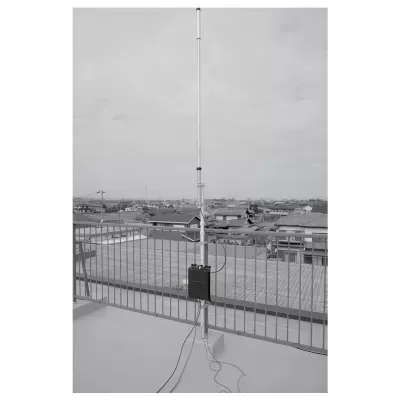

Um mastro de antena existente ou um corrimão de varanda feito de metal (condutor) é adequado para montagem se também for usado como contrapeso. O material de montagem necessário está incluído no escopo de entrega e permite a fixação simples em tubos verticais com diâmetros de 30 a 62 mm.
Nota: As fotos são apenas para fins ilustrativos e mostram acessórios opcionais que não estão incluídos no escopo de entrega.
