Divisor de frequências para ligar um rádio a antenas Multibanda HF VHF e UHF
Referência MX72D
Banda
1 Saida HF / VHF 2ª Saida UHF
Conector
PL
Dimensões
46 x 25 x 57 mm
Peso
220 g
Potência Máxima
1 Kw / 400 W / 250 W
Faixa De Frequência
Conector: MIX: PL Fêmea
Conector: PL macho 1,6-150 Mhz
Conector: PL macho 350-480 MHz
Misturador duplexer para HF, VHF e UHF,
Largura de banda de passagem: LPF/1.6 a 30MHz 49 a 150MHz, HPF/400 a 460MHz (LPF: 1.6 a 225MHz, HPF: 340 a 1000MHz recebem apenas)
Potência nominal: 1.6 a 30MHz: 400W (CW) / 1kW (PEP),
49 a 150MHz: 150W (CW) / 400W (PEP),
400 a 460MHz: 100W (CW) / 250W (PEP)
Perda de inserção: LPF / Menos de 0,15dB, HPF / Menos de 0,25dB
Isolamento: LPF: Mais de 60dB
Impedância: 50ohms/ VSWR: Menos de 1.2:1
Conector: (MIX) MJ / (144) MP / (430) MP
Cabo coaxial: 5D-2VS (35cm)

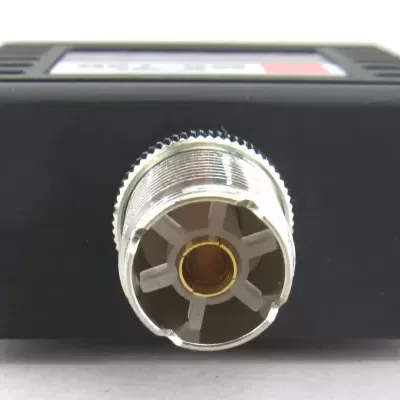

Duplexer de Antenas Diamond MX-72D
Descrição
Especificações
O Duplexer de antenas Diamond MX-72D permite misturar(tx) divisor(rx) sinais HF, VHF ou UHF, podendo ser usado para combinar dois transceptores em uma linha de alimentação coaxial, tornando-o ideal para ligar rádios HF/VHF/UHF com 2 portas de antena para uma única antena multibanda.
O Duplexer Diamond MX-72D elimina a necessidade de utilizar um interruptor de antena.
