G1000DXC
Os rotadores de antena YAESU G-800DXC, G-1000DXC e G-2800DXC são projetados para lidar com grandes antenas montadas em torre para aplicações amadoras e profissionais. Esses rotadores permitem o controle remoto preciso da orientação da antena a partir da estação operacional.

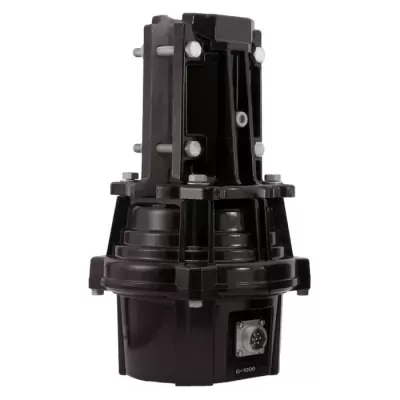

O projeto do rotador utiliza rolamentos de esferas de camada dupla de 3/8 pol. para distribuir a carga uniformemente por todo o diâmetro da carcaça, reduzindo o desgaste e praticamente eliminando a possibilidade de entrada de água, pois não há furo para o eixo na parte superior do o dispositivo.
Ao contrário dos modelos mais antigos, que usam motores de corrente alternada (CA), o G-800DXC, G-1000DXC e G-2800DXC são equipados com um motor de corrente contínua (CC) de tensão variável, eliminando a necessidade de um grande capacitor de partida, que é propenso a falha devido a variações de temperatura externa. Isto garante uma operação mais confiável e livre de manutenção, pois o rotador está alojado em uma carcaça de alumínio fundido revestido com resina melamínica.

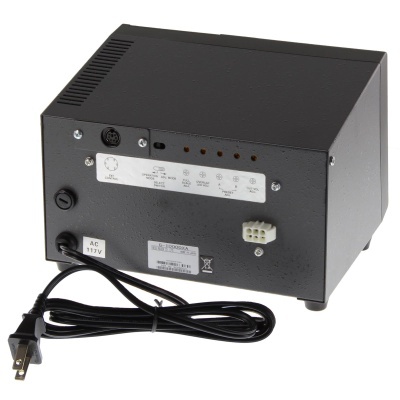

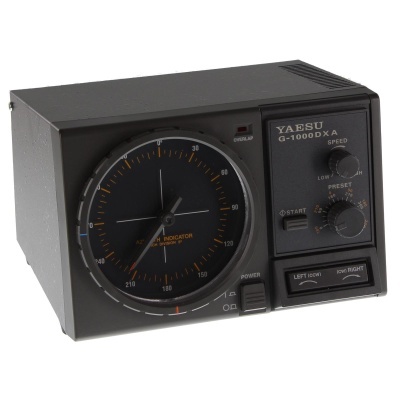

O elegante e moderno controlador de mesa permite indicação radial completa de 360 graus do azimute real da antena. O usuário pode selecionar velocidades de rotação que variam de 40 a 100 segundos para uma rotação completa de 360 graus no G-800DXC e G-1000DXC, e de 50 a 120 segundos para o G-2800DXC. Além disso, um ângulo de direção desejado pode ser predefinido para que o rotador gire automaticamente para essa posição.
Uma característica especial do modelo G-2800DXC é a adição das funções auto slow start e auto slow stop quando uma alta velocidade de rotação é selecionada. Isto evita choques repentinos no sistema de antena e na torre. O rotor começa a girar lentamente e à medida que se aproxima da direção desejada, a rotação desacelera automaticamente, proporcionando uma parada suave.
O rotor pode girar até 450 graus, permitindo um giro completo pelos pontos norte, sul ou ambos, se desejado. Além disso, a posição de parada do rotor (o ponto através do qual ele não pode girar) pode ser selecionada, proporcionando flexibilidade no controle da antena.

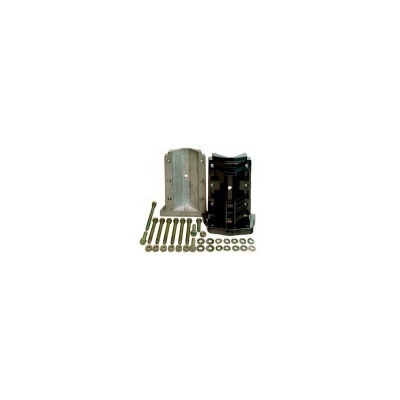

Os modelos G-800DXC e G-1000DXC vêm com uma braçadeira de mastro e o hardware de instalação necessário, enquanto o G-2800DXC inclui um cabo de controle de 40 metros para simplificar o processo de instalação. Além disso, todos os modelos são compatíveis com a unidade de controle computacional GS-232B, permitindo que a posição da antena seja controlada por um computador através de uma interface RS-232.
Esses rotadores são ideais para quem procura um sistema de rotação confiável, durável e eficiente para grandes antenas, com controle remoto avançado e recursos de segurança que protegem o equipamento e prolongam sua vida útil em condições climáticas adversas.
Exemplo de instalação de antenas montadas em torre com YAESU G-1000DXC
Abaixo está um exemplo de como calcular a instalação de antenas montadas em torre usando o fator K e a área de carga do vento para garantir que a instalação seja segura e compatível com o rotador YAESU G-1000DXC.
Yaesu G-1000DXC Rotador de serviço pesado para grandes matrizes HF.
Este novo rotador de alto desempenho é ideal para aplicações pesadas. Suas construções de linha fina são ideais para muitas instalações de torres de manivela. O G-1000DXC inclui uma braçadeira de mastro robusta para fácil instalação.
Faixa de rotação total: 450°, com predefinições.
Especificações
Rotador G-1000DX / G-1000C
Aplicação recomendada
Médio/Pesado para grandes matrizes HF
Carga de vento
2,2 m² construídos
Fator K (Raio de Giro x Peso de Ae)
230
Torque estacionário
6.000 kg / cm
Torque de rotação
1.100 - 600 kg / cm (G-1000C; 800 kg)
Carga Vertical Máxima
200kg
Carga Máxima de Intermitente Vertical
800kg
Folga
1º
Tamanho do mastro
38 - 63 Φ
Tempo de rotação de 360º
40 - 100 seg. (G-1000C; 55seg)
Tempo de elevação de 180º
N/A
Diâmetro da lança
N/A
Diâmetro x altura do rotador
186 Φ x 300
Peso
3,5 kg
Requisito de cabo (# núcleos/fios)
6 (G-1000C; 5)
As especificações estão sujeitas a alterações
sem aviso prévio ou obrigação.
