DIAMOND MX-3000
Misturador de tríplex para HF - VHF - UHF - SHF
Largura de banda de passagem: LPF/1.6 a 160MHz, BPF/350 a 500MHz, HPF/850 a 1300MHz
Potência nominal: LPF / 800W (PEP), BPF / 500W (PEP), HPF: 200W (PEP)
Isolamento de perdas: LPF / Menos de 0,2dB, BPF / Menos de 0,3dB, HPF / Menos de 0,4dB
Isolamento: Mais de 55dB
Impedância: 50ohms/ VSWR: Menos de 1.2:1

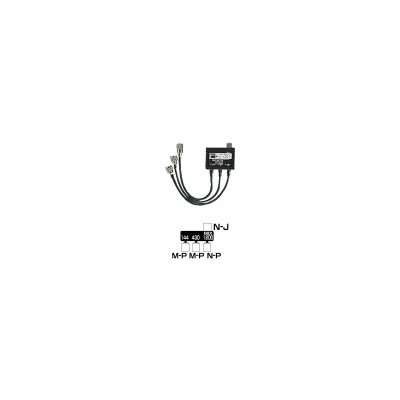

Conector: (MIX) NJ / (144) MP / (430) MP / (1200) NP
Cabo coaxial: 5D-2VS (35 cm)
Descrição
Especificações

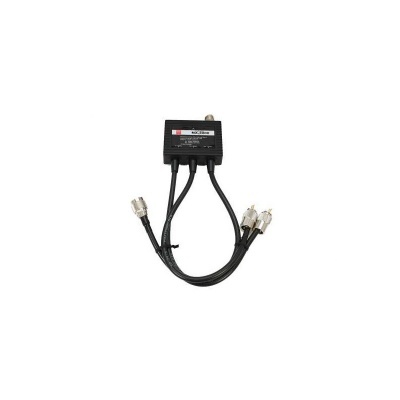

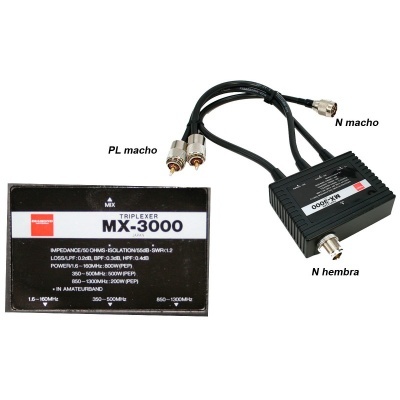

O triplexer de antenas Diamond MX-3000 permite misturar(tx) divisor(rx) sinais HF, VHF/UHF/SHF podendo ser usado para combinar dois transceptores em uma linha de alimentação coaxial, tornando-o ideal para ligar rádios HF/VHF/UHF/SHF com 2 portas de antena para uma única antena multibanda.
O Triplexer Diamond MX-3000 elimina a necessidade de utilizar um interruptor de antena.

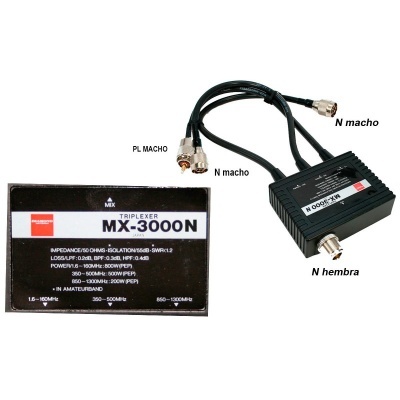

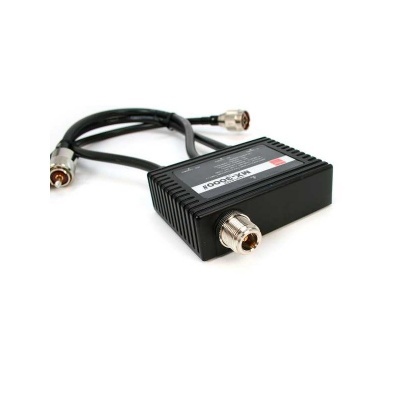

Diamond MX-3000-N Triplexor HF/VHF/UHF entrada do conector 1 N fêmea x 2 N macho e PL macho, frequências 1,6-160-350-500-850-1300 Mhz
É um duplexador HF/VHF/UHF de alta qualidade, equipado com um conector de entrada N fêmea e dois conectores N macho e 1 um conector PL macho.
Bandas de frequência de 1,6 - 160 MHz -350 - 500 MHz e 850-1300 MHz.
Caracteristicas
Frequências 1,6 - 160 MHz -350 - 500 MHz e 850-1300 MHz
Bandas HF/VHF/UHF
Impedância 50 ohms
VSWR: Menos de 1,2:1
Conector 1 N Fêmea
Conector macho de 2 N
Conector 1 PL Macho
Potência: 1,6-160 MHz: 800 Watts (PEP)
Potência 350-500 MHz: 400 Watts (PEP)
Potência 850-1300 MHz: 200 Watts (PEP)
Perda: <0,15dB (1,6-160) 2,25dB (140-150) 0,4dB (850-13000MHz)
Isolamento superior a 55 dB
Mede 86 x 25 x 64 mm
Comprimento da mangueira 35 cm de cabo 5D-2VS
Peso 385 gramas.
Ficha técnica
Banda
HF / VHF / UHF
Conector
PL
Conector
N
Dimensões
86 x 25 x 64 mm
Peso
385g
Força Maxima
800w
Alcance De Frequência
1,6-160 / 350-500 / 850-1300 MHz
Triplexor 3 saídas cabeadas: 2 PL 1 N. De 1,6 - 160 MHz, de 350 - 500 MHz e de 850-1300 MHz.
Largura de banda de passagem: LPF/1.6 a 160MHz, BPF/350 a 500MHz, HPF/850 a 1300MHz
Potência nominal: LPF/800W (PEP), BPF/500W (PEP), HPF: 200W (PEP)
Perda de isolamento: LPF/Menos de 0,2dB, BPF/Menos de 0,3dB, HPF/Menos de 0,4dB
Isolamento: Mais de 55dB
Dimensões: 86Wx25Hx64Dmm
Peso: 385g
Caracteristicas
Frequência AT 1,6 -160 MHz
Um conector PL macho
A Potência 800 watts
B Frequência 350-500 MHz
B Conector PL macho
B Potência 500 watts
C Frequência 850-1300 MHz
C N conector macho
C Potência 200 watts
F Conector de entrada PL fêmea
B Conector PL macho
C N conector macho
F Conector do chassi de entrada PL fêmea
Impedância 50 ohms
Comprimento do cabo coaxial Diamond 5D-2VS 35 cm
Dimensões 86 x 25 x 64 mm
Peso 385 gramas.
Ficha técnica
Banda
HF / VHF / UHF
Conector
N
Conector
PL
Dimensões
86 x 25 x 64 mm
Peso
385g
Força Maxima
800/500/200W
Alcance De Frequência
1,6-160 / 350-500 / 850-1300 MHz
